sexta-feira, 24 de dezembro de 2010

Tealight em vidro prensado

Modelo de um tealight em vidro e molde para prensa.



Executam-se projectos e design de vidro. Email

Copo de vidro prensado

Modelo de copo de vidro para ser produzido por prensagem.
Na primeira imagem pode-se ver o modelo do copo e na segunda o conjunto do molde e do copo.
O molde é composto por porta-molde o molde de 4 partes o aro e a bucha que prensa o vidro.

 Desenho e modelação




Modelo 3D finalizado



Projecto de molde em 3D pronto a ser maquinado em CNC


Executam-se projectos e design de vidro. Email

quarta-feira, 22 de dezembro de 2010

Molde para telha de vidro

Molde para telha de vidro prensado.
Esse é um dos meus trabalhos de modelação em 3D para moldes de vidro.
Os moldes de vidro prensado dão origem às mais diversas formas, desde telhas a taças, pratos e vidro de iluminação.






domingo, 19 de dezembro de 2010

Karambit 3D

Mais um modelo em 3D de um Karambit. Por vezes ao modelar em 3D consegue-se visualizar e prever os problemas e dificuldades que um modelo de faca irá ter quando passar-mos à execução do projecto.
São um bom exercício de modelação 3D.

sexta-feira, 10 de dezembro de 2010

Karambit

Projecto em 3D de Karambit.
Está disponivel imagem JPEG para quem quiser aproveitar.












domingo, 17 de outubro de 2010

Faca de peixe gravada a percloreto de ferro

Mais uma gravação a percloreto de ferro. Desta vez experimentei fazer o desenho com uma caneta de aparo, e realmente o desenho fica bastante fluido, bem ao meu gosto. A dificuldade que sentia ao utilizar a caneta de aparo devia-se ao facto da lâmina ter que ser muito bem desengordurada com detergente da loiça. Normalmente limpava a lâmina com terebentina o que provocava um alastramento do verniz, mas com o uso do detergente da louça o traço fica bem nítido e delineado.

Disponivel


Faca de peixe, lâmina 155 mm, faca 255 mm


Detalhe da gravação

sábado, 16 de outubro de 2010

As minhas Facas no site Lombo do Ferreiro

Sugiro que visitem o Site do Lombo do Ferreiro, onde poderão ver algumas das facas que tenho feito.
Lá poderão encontrar mais cuteleiros Portugueses.

Foto do site do Lombo do Ferreio, de uma das minhas faca.


segunda-feira, 13 de setembro de 2010

Faca de esfolar - Skinner

Esta faca é a minha primeira tentativa de forjar uma faca e utilizei aço de capa de rolamento. Possivelmente 52100. O cabo é feito em pau santo e os pinos em latão. A guarda é em latão soldada a prata 40% sem pinos.
A bainha é em cabedal cozido à mão e tingido a ácido. Espaçadores em cartolina com epoxi.

Medidas:
Espessura da lâmina junto à guarda 3mm
Comprimento da lâmina 66mm
Comprimento total 155mm

Disponivel







sábado, 31 de julho de 2010

Lixadeira de cinta 5 - Montagem final

A roda e o braço tensor estão soldados, funciona bem, mas ainda falta colocara mola. O variador electrónico ainda não está regulado. Esteve parado muitos anos e estava desregulado.
A seguir vou iniciar a construção de uma forja a carvão em tijolo refractário.

Teste com a roda do tensor montada.

video


Variador de velocidade no minimo

video

sexta-feira, 30 de julho de 2010

Lixadeira de cinta 4

Esta semana realmente dei um bom avanço na lixadeira. Terminei as soldaduras da estrutura, do apoio dos roletes e montei o motor e a estrutura no chassi. O problema foi por o variador de velocidade a trabalhar, mas dei com o problema e ficou a trabalhar bem.

A soldagem de todas as peças foi feita com muito cuidado para ficar tudo em esquadria e alinhado, o que compensou, pois a máquina roda sem desviar a lixa mesmo sem a roda do tensor montada.

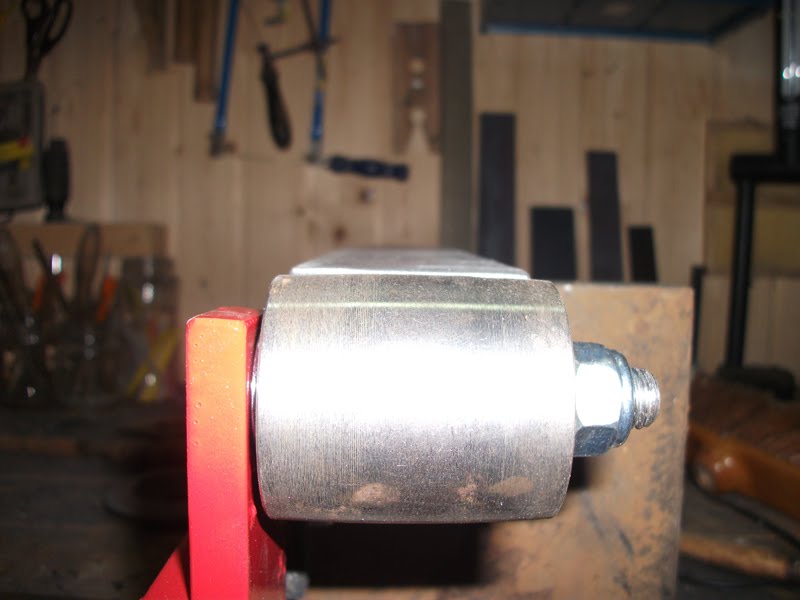

Primeiro teste de alinhamento dos roletes.
Funcionamento a baixa velocidade, sem a roda do tensor montada, o que permite verificar que não há desalinhamento dos rolos e que a lixa se mantém alinhada.

video

Teste com a máquina já montada na estrutura definitiva.
Amanhã vou montar o braço tensor com a roda de alinhamento montada e fazer o teste final com a velocidade alta.


video

segunda-feira, 19 de julho de 2010

Lixadeira de cinta 3

Finalmente esta semana que passou dediquei-me à construção da lixadeira. Após ter comprado o ferro em barra das diversas medidas conforme o desenho técnico, marquei e cortei as barras nas medidas das peças. De seguida marquei todos os centros dos furos e roscas a executar. Hoje fui então fazer os furos num engenho de furar, pois a maior parte dos furos têm diâmetro superior a 10mm, o que é demais para o meu berbequim de coluna. Para que os furos dos apoios dos roletes ficassem perfeitamente alinhados com o suporte que é aparafusado à barra de 40mm X 40mm, pinguei com solda as peças e então furei.
Dentro de dias espero fazer a montagem da máquina no apoio, colocar o motor e fazer as ligações electricas do variador de velocidade.
Entretanto irei tirando fotografia do processo de montagem, e soldadura para um futuro tutorial.










sábado, 17 de julho de 2010

Desenho a lápis - Pêra

Desenho feito a lápis grafite sobre papel de engenharia (vegetal),para ser utilizado num rótulo para os licores da minha mãe, com a marca  Frutos de Cister. A cor foi alterada no Photoshop e a montagem e desenho vectorial foi feita no Adobe Ilustrator.

Desenho a lápis - Maçã

Este desenho foi feito para ser utilizado num rótulo para os licores da minha mãe, com a marca  Frutos de Cister.
 Desenho em papel em engemharia feito com lápis grafite, colorido no Photoshop e montagem no Ilustrator



Frasco de Perfume

Proposta de desenho de um frasco de àgua de colónia para uma firma espanhola. O modelo foi feito no Powershape da Delcam, em 3d, totalmente pronto para ser maquinado o molde, e exportado em stl para ser feita a renderização em Blender 3D, um software open source.
A textura do vidro é real, não é feita com displacement maps, pois trata-se de um modelo para ser utilizado no fabrico do molde em sistema cad/cam.


terça-feira, 13 de julho de 2010

Aparelho para afiar brocas

Um pequeno aparelho para afiar brocas, que fiz com o meu grupo de trabalho do curso de fabricação automática do cet do Instituto Politécnico de Leiria, constituido pelo Raul, Hugo, Cristóvão, e eu.
